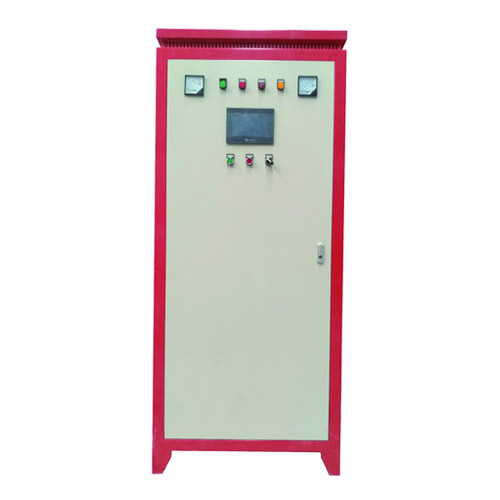

巡检控制柜

　　

　　警告：

　　1.接通电源前，必须接地线。若不接地线，有可能引起触电。地线千万不可接在煤气管道上，否则容易引起火灾和触电事故。

　　电源插头的金属部分极其周围有灰尘时，请用干布仔细擦干净。否则容易引起火灾和触电事故。请不要使用规定外的电源电压，否则将导致电气元件烧毁并容易引起火灾和触电事故。

　　2.当水、油等异物侵入设备内部时，请立即关闭电源，否则容易引起火灾和触电事故。

　　3.切勿自行改装本控制柜，否则容易引起火灾，触电事故，及设备不能正常运行等。

　　4.更换保险丝时，请使用与原有保险丝相同型号的保险丝。否则容易引起火灾和触电事故。

　　发现以下现象时，请立即停止操作，联络授权维护管理人员处理。

　　(1)冒烟

　　(2)有异常声音

　　(3)发生了说明书中没有提及到的问题

　　(4)按照说明书的指示无法进行操作

　　注意事项：

　　关于电源线，请注意下列几点。否则可能损坏电源线，造成火灾和触电事故。

　　(1)请勿损坏电源线，擅自改造电源线，及电源线不能过紧。

　　(2)维护保养时，为了安全请将电源开关关闭。

　　(3)请勿用湿手打开或关闭电源。

　　请勿接错电线。如果电线在接错状态下使用，容易造成本机和周边装置发生安全故障。配电柜放在平整和干净的地面并固定。请勿放在震动强烈、不稳定的地方。

　　维护时，请用干净柔软的布轻轻擦拭。如果污垢较为严重时，请用柔软的布蘸上掺水的中性洗涤液，拧干后擦去污垢。切勿使用有机溶剂。

　　一. 设备简介

　　本机是采用德力西空气开关作为总电源控制元器件;采用德力西高性能银触点交流接触器作为主电路启动元件;采用正泰继电器作为全自动启停控制水泵运行;采用明纬开关电源，松下可编程逻辑控制器作为低压控制元件，采用高精度电压表和互感电流表作为电源电流监控元件;控制柜门安装有万能转换开关旋钮和控制信号灯及电源指示灯。

　　二.规格

　　1.额定规格

　　电 源：三相AC380V 50/60HZ

　　控制方式：手动和电接点压力表和消防远程信号自动启停控制

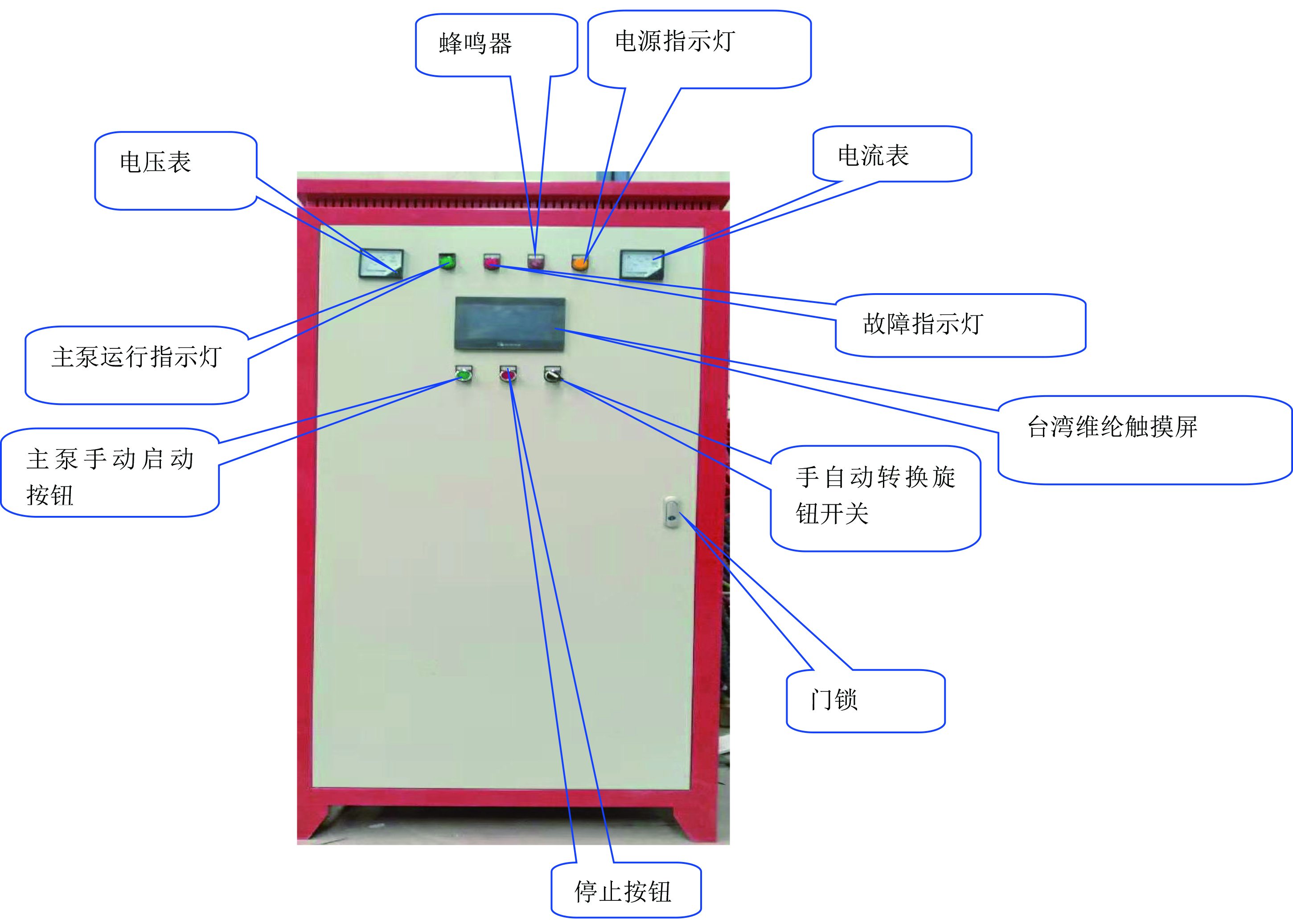

　　主体外观及介绍：

　　

　　2.性能：实时电源显示功能，实时电流显示功能，手动功能，自动功能，主泵自动巡检功能，运行状况显示功能，中英文切换功能，安全系数高。

　　3.电气主要部件

　　德力西空气开关，德力西交流接触器，德力西交流互感器， 正泰继电器，正泰热继电器，松下智能可编程逻辑控制器，台湾维纶触摸屏，台湾明纬开关电源。

　　4.运行前准备

　　4.1检查和清理设备台面的异常物体。

　　4.2打开空气开关。

　　4.3检查供给电压，是否在额定范围。

　　4.4检查配电柜外部和内部有无异。

　　三.检查维护

　　配电柜的检查维护决定于使用频率、运行环境的状况。若使用时间较长或处于非常炎热或潮湿的环境中时，检查维护应更频繁一些。

　　检查维护应注意以下方面：

　　每天：

　　(1)检查并清理配电柜周围的异物。

　　(2)检查按钮及指示灯工作状态。

　　(3)电压和电流是否正常。

　　每月：

　　(1)检查自动和手动功能是否正常，指示灯是否正常点亮。

　　(2)压线连接螺丝有无松动。

　　四. 操作说明

　　1.开机操作如下：

　　1.1 打开空气开关之前，请先确保配电柜有无异物，电压是否正常，启动空气开关后，配电柜电 源指示灯点亮，电压表显示实时电压

　　1.2此时转动旋钮开关至手动位置，按下主泵启动按钮，主泵会正常启动;主泵运行指示灯点 亮

　　1.3在手动启动运行过程中，按下主泵停止按钮，主泵将停止运行;

　　在手动启动运行过程中，按下备用泵停止按钮，备用泵将停止运行;

　　警告：为了设备和水管道安全，主泵运行过程中，禁止手动启动备用泵!!!

　　自动运行：

　　1.主泵启动：

　　2.电接点压力表启动：

　　控制柜正确接入电接点压力表信号后，旋钮开关开关自动位置，由电接点压力表进行启动和 停止动作，【即：压力低至压力下限时，启动水泵，压力达到上限时自动停止水泵】

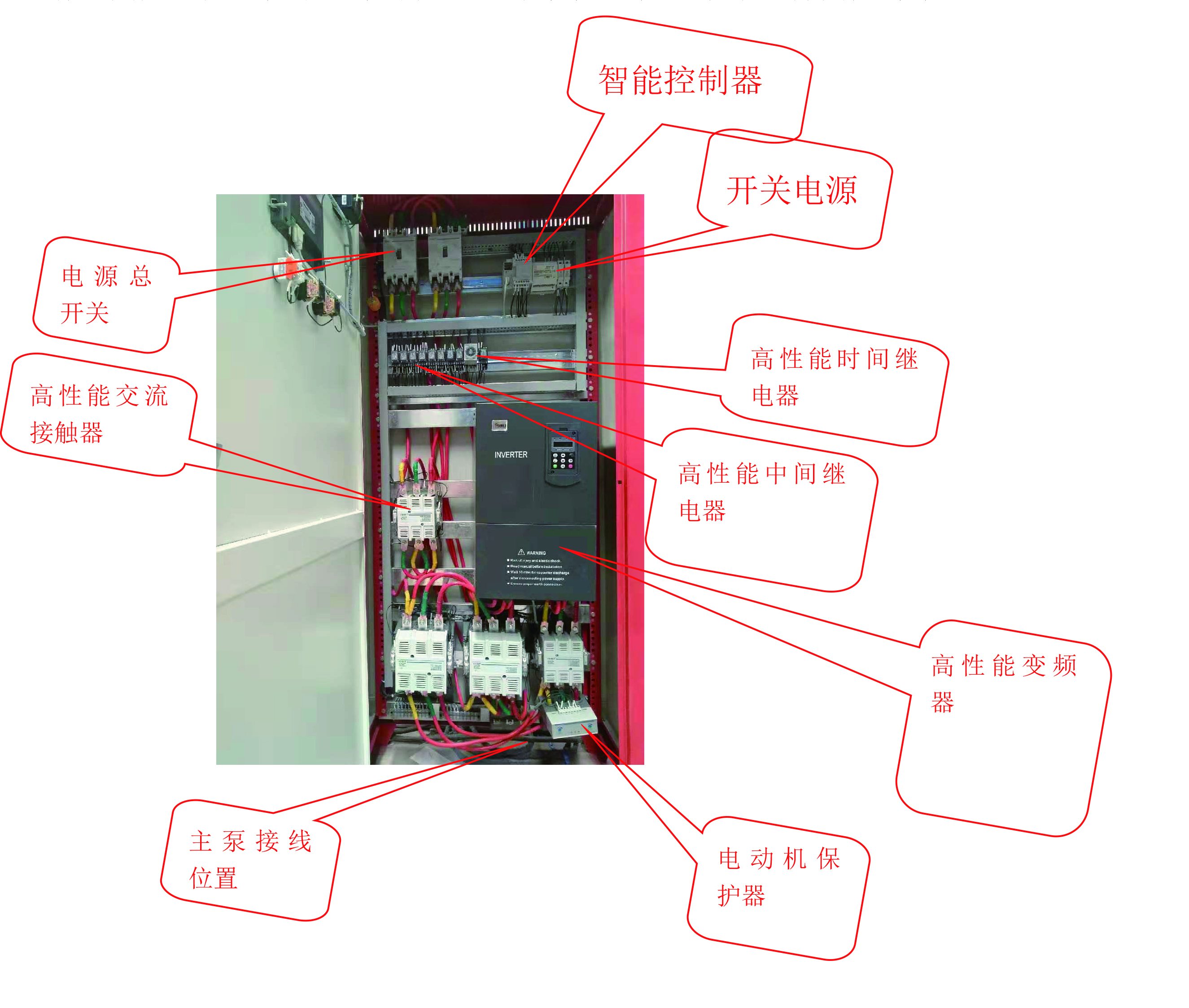

　　五:配电箱内部状态图介绍：
